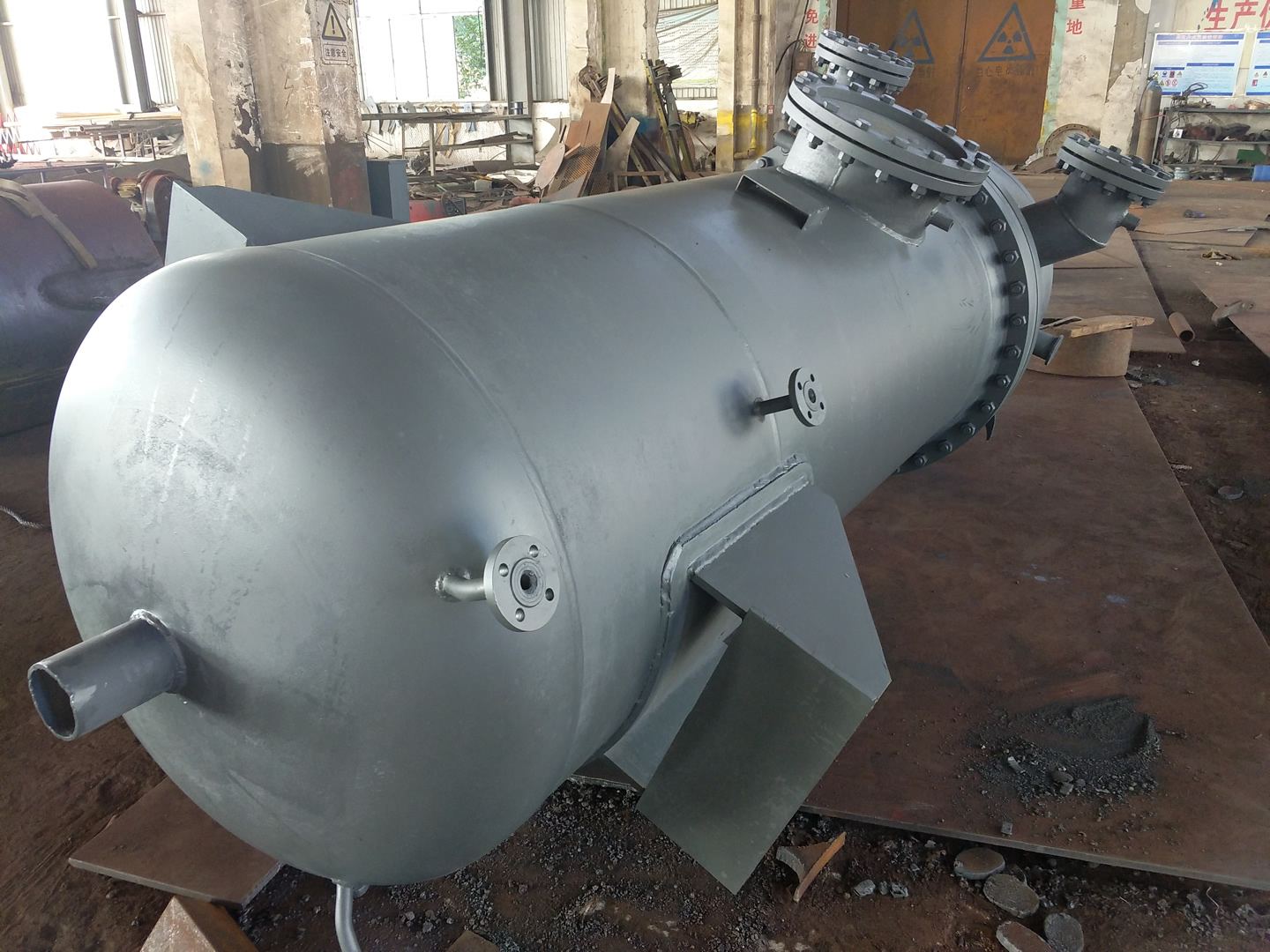

轴封加热器
轴封加热器

轴封加热器

轴封加热器型号规格 :ZJ 10 -300
应用领域

随轴封漏汽进入的空气,常用连通管引到射水抽汽器扩压管处,靠后者的负压来抽除,从而确保轴封加热器的微真空状态。

材质结构:

可使用不锈钢及铜管材质,基本管材采用什么材质,隔板和管板也可以选用与管材一样的材质,不过基本以用碳钢材质较多,铜管与不锈钢和其它管材

全国24小时销售热线:

连云港灵动机电设备有限公司制造轴封加热器生产厂家,连灵动主营轴封加热器,汽封加热器以及轴封冷却器,汽封冷却器等,还承接轴封加热器换管以及汽封加热器换管等其它冷却器换管等项目,连灵动的轴封加热器用于汽轮机轴封系统,其主要作用是用凝结水来冷却各段轴封和高、中压主汽调节阀阀杆抽出的汽—气混合物,在轴封加热器汽侧腔室内形成并维持一定的真空,防止蒸汽从轴封端-。使混合物中的蒸汽凝结成水,从而回收工质。将汽—气混合物的热量传给凝结水,提高了汽轮机热力系统的经济性。同时,将混合物的温度降低到轴加风机长期运行所允许的温度。轴封加热器在正常运行中,凝结水进入轴封加热器的水室后,一部分作为冷却水经U形管折流返回到水室出水口,其余的凝结水经过内旁通阀由进水室直接流入出水室,两部分水汇合后流出加热器。蒸汽空气混合物进入轴封加热器汽侧壳体后,在换热管U形管外迂回流动,通过换热管与冷却水进行热交换,使凝结水温度升高,而汽气混合物中绝大部分蒸汽凝结成水,通过疏水出口管,经水封管疏入凝汽器,不凝结的气体和少量蒸汽则由轴封风机抽出并排入大气。


轴封加热器

轴封加热器的结构形式:

轴封加热器一般由U型管束不锈钢管或者铜管和水室,外壳组成,U型管不锈钢管或铜管内走水,管外走蒸汽。轴封加热器所加热的是凝结水,所用来加热凝结水的蒸汽是轴封的漏气以及高压阀门的漏气,所以轴封加热器工作的环境中,温度压力都不怎么大,其材质不用太好,一般U型管束用不锈钢管或铜管就行。

突出优势

轴封加热器的优势:

轴封加热器是回收轴封漏汽并利用其热量来加热凝结水的装置,减少能源损失,提高机组热效率。汽轮机采用内泄式轴封系统时,一般设轴封加热器(轴封冷却器)用来加热凝结水或除盐水,回收轴封漏汽,从而减少轴封漏汽及热量损失,并改善车间的环境条件。随轴封漏汽进入的空气,常用连通管引到射水抽汽器扩压管处,靠后者的负压来抽除,从而确保轴封加热器的微真空状态。这样,各轴封与轴封加热器所连接的腔室压力降低,轴封汽不外泄。也有利用轴封抽气器或抽风机制造负压、排放混杂空气的。轴封抽气器一般为射汽抽气器,其配套轴封加热器分两-,漏汽混合物进入一-,蒸汽被凝结,空气被抽吸,和工作蒸汽混合,扩压后排放第二-,蒸汽被凝结,空气通过排气口排放。

轴封加热器设置在凝结水再循环管路前面的原因:

原因就是在机组点火启动初期,由于锅炉上水不是痒续的,这就必然使除氧器上水也不能连续,而此时已经有疏水排入嶷汽器,凝汽器必然要建立真空,轴封供汽必须投入,为了使轴封回汽能够连续被冷却,这就使轴封加热器或轴封冷却器必然设在凝结水再循环管路的前面。

工作原理

轴封加热器疏水的工作原理:

由主蒸管来的蒸汽进入汽封抽气器,从抽气器喷嘴告诉喷出,这是蒸汽流速增加,压力降低,在喷嘴吸喉-前形成负压区,把汽轮机前后轴封处-的蒸汽,在负压的作用下与高速喷出的蒸汽形成混合汽,从抽汽器喉管喷出进入轴加换热区的管程内的凝结水进行热交换,从而加热凝结水。

技术参数

轴封加热器技术参数:

规格型号:ZJ-20,ZJ-30,ZJ-40,ZJ-50,ZJ-60,ZJ-70,ZJ-80,ZJ-90等等。ZJ指轴封加热器的简称,符号-后面的数字代表轴封加热器的换热面积。可以根据客户的不同需求选择适合的规格型号,可来图制造等,我们还承接轴封加热器以及轴封冷却器,汽封加热器,轴封抽气加热器和汽封冷却器与其它列管式换热器换管改造等。

订购须知:

1.需求的轴封加热器换热面积?
2.轴封加热器的压力及温度?
3.轴封加热器的壳体材质以及管束材质?(管束基本选择不锈钢304或者316L比较多,也有采用铜管的)
4.可以来图制造。
5如果不清楚轴封加热器采用多少换热面积的,可提供机组信息,方便我们帮您选型。
