离心风机消声器
离心风机消声器

离心风机消声器

规格型号LFJX-根据接口尺寸来定或风量。
应用领域

风机消声器分类为离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声 。

材质结构:

材质网芯不锈钢,壳体碳钢,也可做成全不锈钢。

全国24小时销售热线:

离心风机消声器的作用:

连云港灵动机电设备有限公司离心风机消声器生产厂家,离心风机消声器主要生产用于各种系列的高压离心通风机,用于降低进,出风口等空气动力性噪声。离心风机消声器两端均为法兰或焊接联接可串接于管道中,防雨帽根据客户需求选择加或不加,仅供设置在室外管道末端和封闭式机房进风口选用。

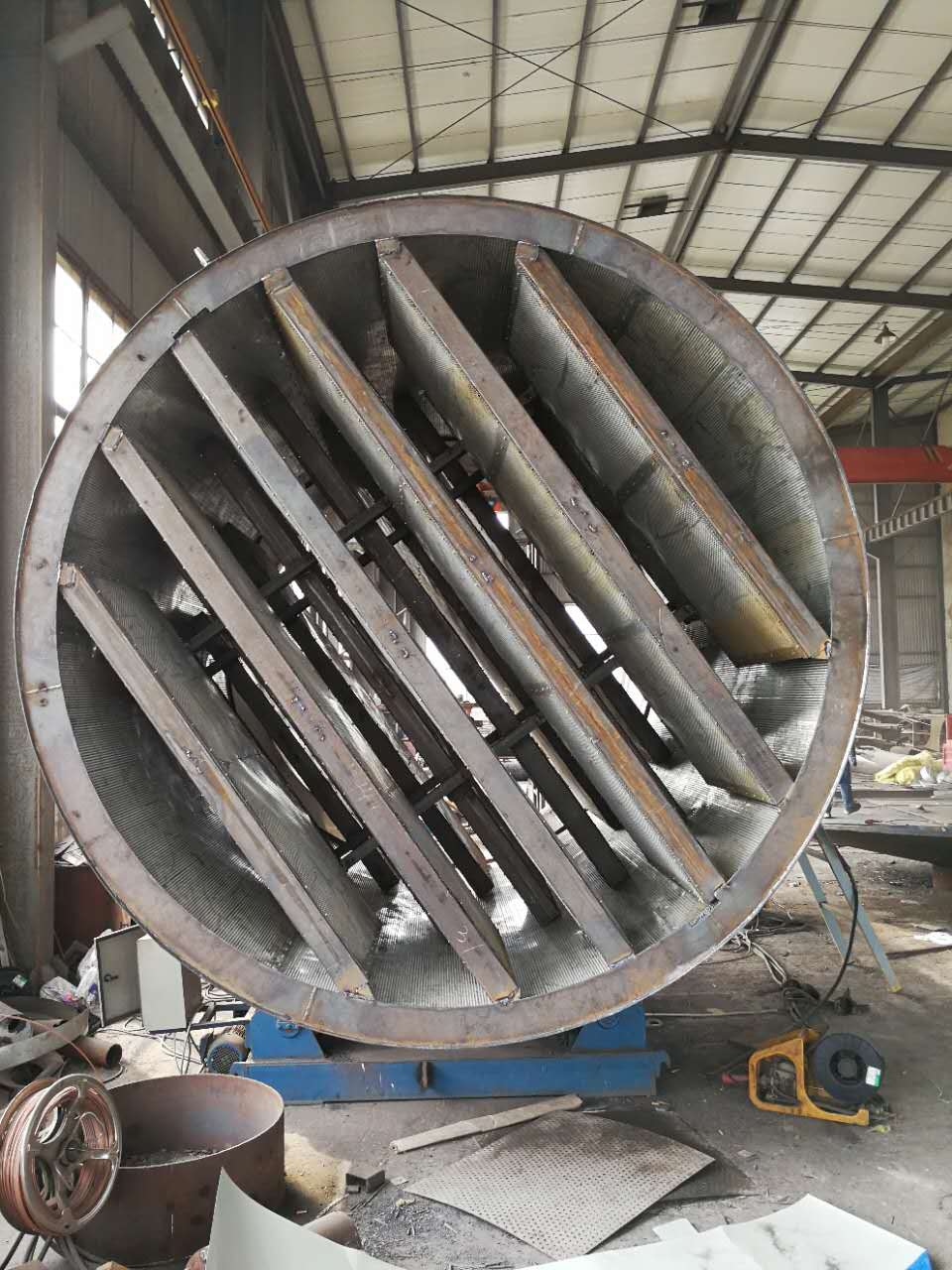

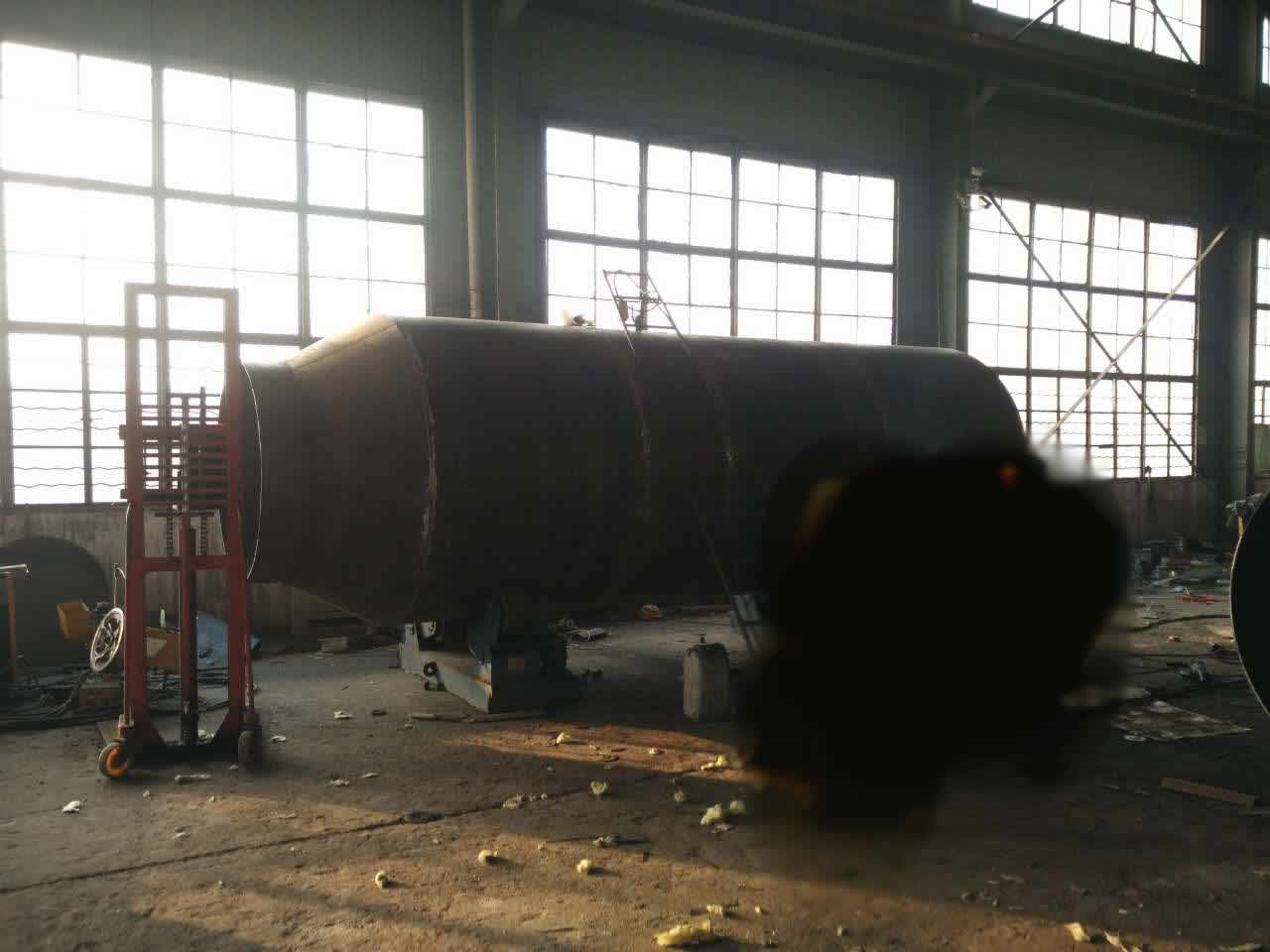

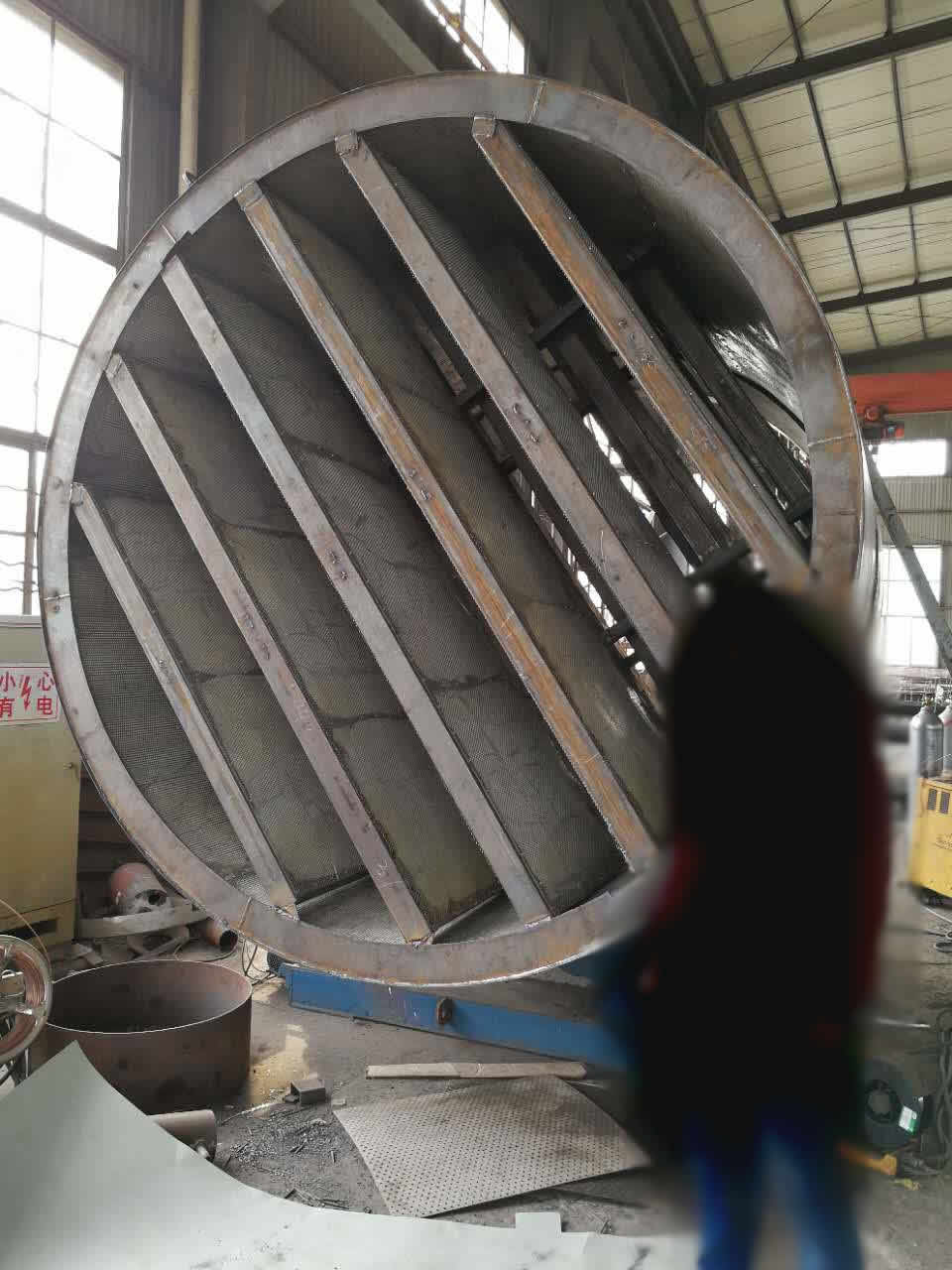

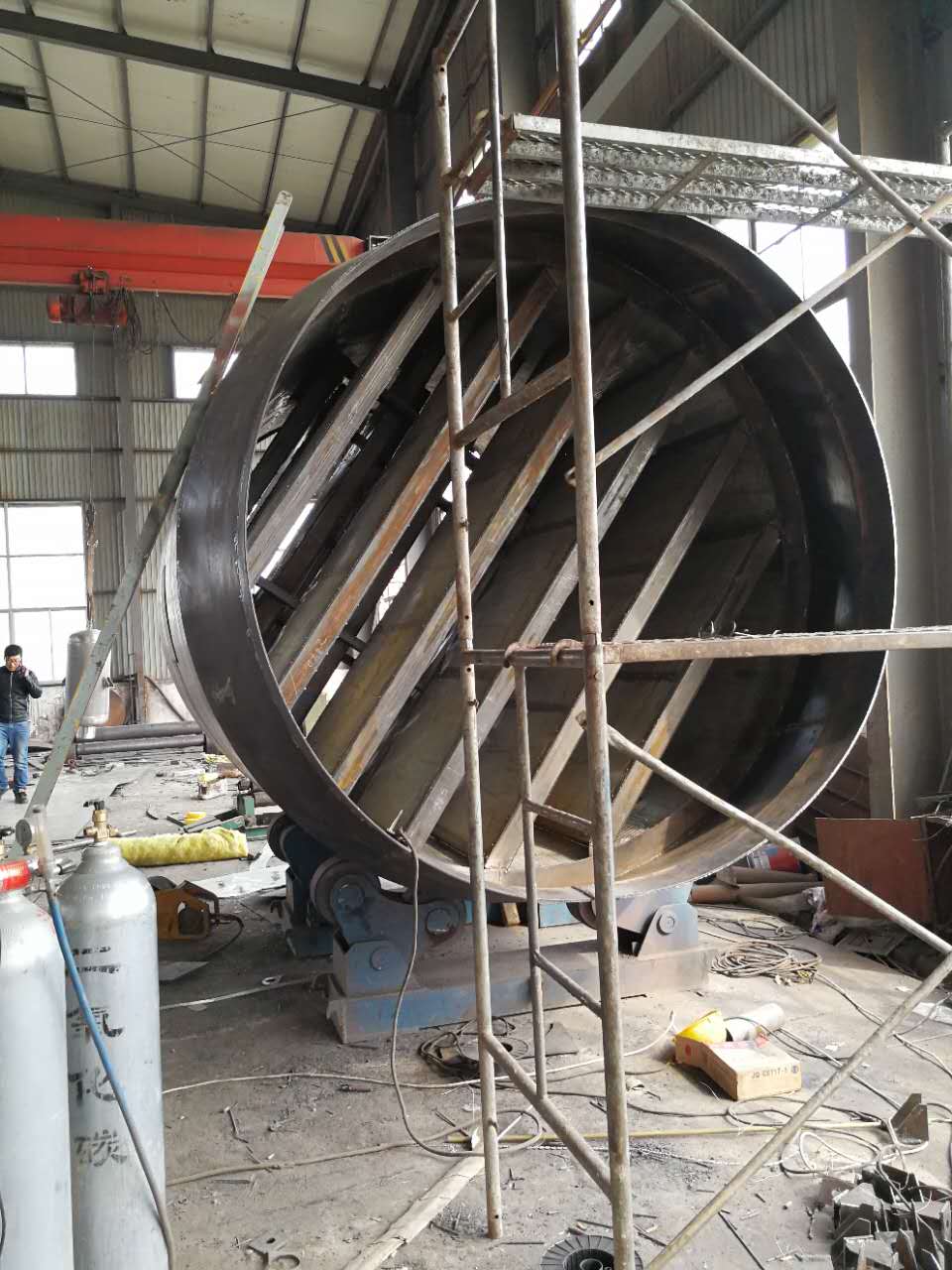

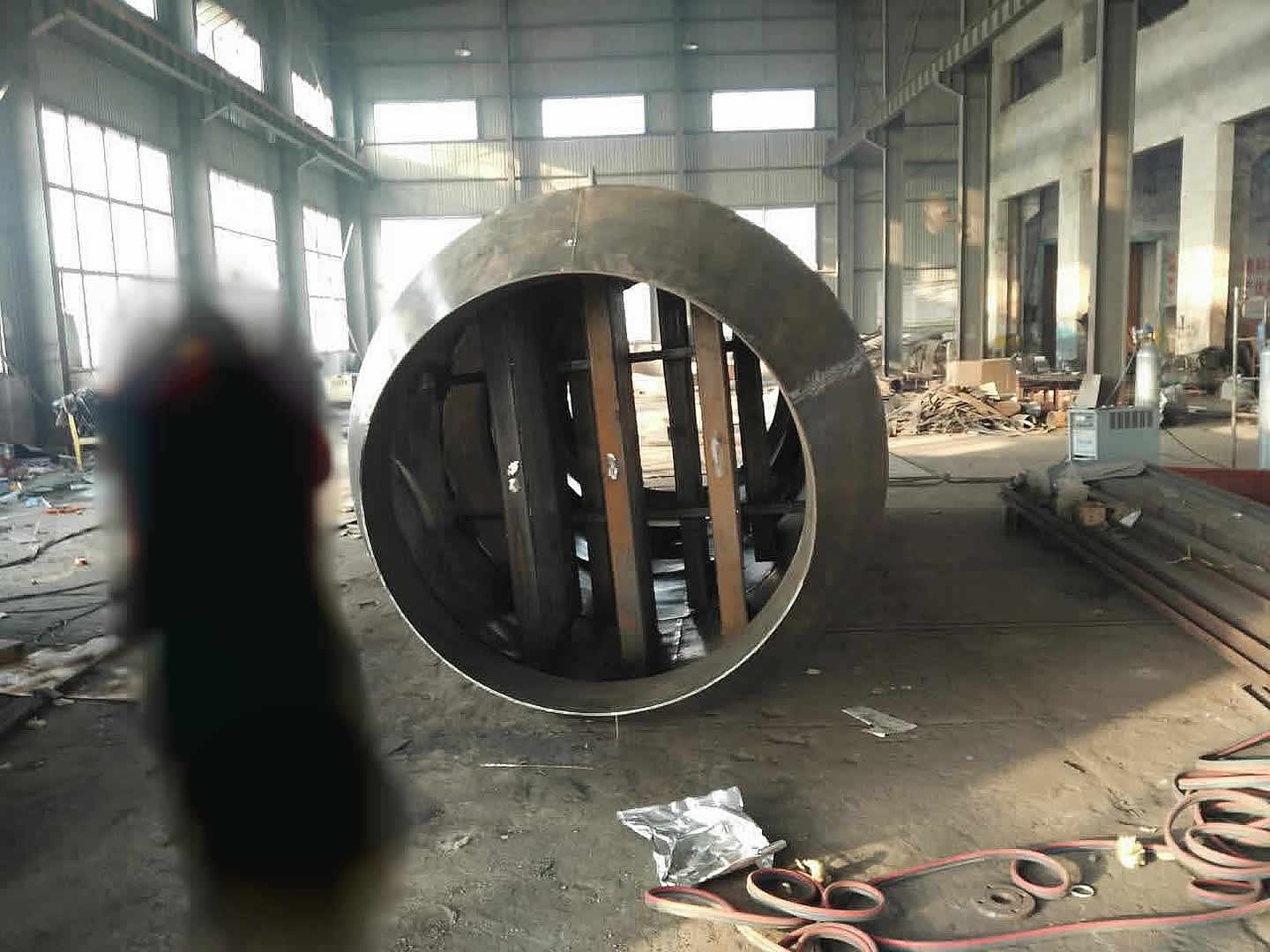

离心风机消声器

离心风机消声器

离心风机消声器

离心风机消声器

离心风机消声器

风机消声器分类:

风机消声器分类为离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声 。

根据风机进出口结构不同,分为圆形结构和矩形结构。

1.圆形结构分用于风机接管口为圆形,又分为A、B型两种, A型两端均为法兰盘,直接串接于管道中(即管道消声器), B型一端为法兰,另一端为直接大气排空(可装防雨风帽),仅供设置在室外管道末端和封闭式机房进风口选用。

2.圆形结构中的阻式消声片一般厚度为100 mm,150 mm,消声量15-30dB,在风速5-12m/s的条件下,适用风量为1000-50000 m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区,用以-大限度的增宽消声频带。

突出优势

离心风机消声器适用工业用各类风机:

工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。另,风机的噪声源在-大噪声-时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。为此系列通风管道消音器,离心风机消声器及鼓引风机消音器均为阻抗声流型,采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构,同时在阻式通道中采用了高频及低频两种吸音消声区,用以-大限度的增宽消声频带,以实现良好的消声降噪效果。

工作原理

离心风机消声器原理:

离心风机消声器是根据阻声片消声原理所研制,离心风机消声器声学性能优良,空气动力性能良好;离心风机消声器结构合理便于安装,离心风机消声器是一种大风量阻性蜂窝式消声器 ,抗性段采用了多室抗性胶直管通道及十字 形吸声片形式,从而保证了在较宽频带范围内具有足够的消声量。 离心风机消声器结构由许多平行的单元消声管排列组成,消声管之间填充多孔吸声材料,为减少气流激发壳壁振动而产生辐射声,在外壳上设置了加强筋。

抗喷阻型系列消声器适用范围:

抗喷阻型系列消声器设备被-使用于发电、化工、冶金、纺织等工业厂矿中用于各种型号锅炉、汽机排汽;风机;安全门等设备的消声降音。该系列消声器是根据抗、喷、阻复合消声原理所研制,具有消声量大、体积小、重量轻及安装方便无检修等诸多优点。离心通风机消声器是根据阻声片消声原理所研制,抗性段采用了多室抗性胶直管通道及十字形吸声片形式,从而保证了在较宽频带范围内具有足够的消声量。消声器结构由许多平行的单元消声管排列组成。

技术参数

离心风机消声器技术规格参数:

离心风机消声器矩形结构(也称片式结构),既消声器接口与风机接口为距形,消声器中的阻式消声片一般厚度为100 mm和 200 mm。 GFP-100型四周吸声层和中间吸声片厚度为100mm,GFP-200型四周吸声层厚度为200mm,消声量15-30dB(A),在风速5-15m/s的条件下,适用风量为1000-150000 m3/h。压力损失25~255Pa。

片式离心风机消声器系列规格:
序号 法兰内径
A×B(mm)
外形尺寸(mm)
Ao×Bo×Lo
有效长度
lo(mm)
适用风量(m3/h)
v=5m/s~v=10m/s
1 200×200 800×400×1300 1000 1800 ~ 3600
2 320×320 800×520×1300 1000 2880 ~ 5760
3 400×320 1030×520×1450 1000 3620 ~ 7240
4 630×500 1030×700×1450 1000 5670 ~ 11340
5 800×320 1200×520×1450 1000 4600 ~ 9200
6 800×500 1200×700×1450 1000 7200 ~ 14400
7 800×630 1400×830×1600 1000 9070 ~ 18140
8 1000×320 1400×520×1600 1000 5760 ~ 11520
9 1000×500 1400×700×1600 1000 9000 ~ 18000
10 1000×630 1400×830×1600 1000 11340 ~ 22680
11 1000×800 1650×1000×1600 1000 14400 ~ 28800
12 1250×320 1650×520×1600 1000 7200 ~ 14400
13 1250×500 1650×700×1600 1000 11250 ~ 22500
14 1250×630 1650×830×1600 1000 14175 ~ 28350
15 1250×800 1650×1000×1600 1000 18000 ~ 36000
16 1250×1000 1650×1200×1600 1000 22500 ~ 45000
17 1600×320 2200×520×1600 1000 9216 ~ 18432
18 1600×500 2200×700×1600 1000 14400 ~ 28800
19 1600×630 2200×830×1600 1000 18140 ~ 36280
20 1600×800 2200×1000×1600 1000 23040 ~ 46080
21 1600×1000 2200×1200×1600 1000 28800 ~ 57600
22 1600×1250 2200×1450×1600 1000 36000 ~ 72000
23 2000×500 2440×700×1600 1000 18000 ~ 36000
24 2000×630 2440×830×1600 1000 22680 ~ 45360
25 2000×800 2440×1000×1600 1000 28800 ~ 57600
26 2000×1000 2440×1200×1600 1000 36000 ~ 72000
27 2000×1250 2440×1450×1600 1000 45000 ~ 90000
28 2000×1600 2440×1800×1600 1000 57600 ~ 115200
